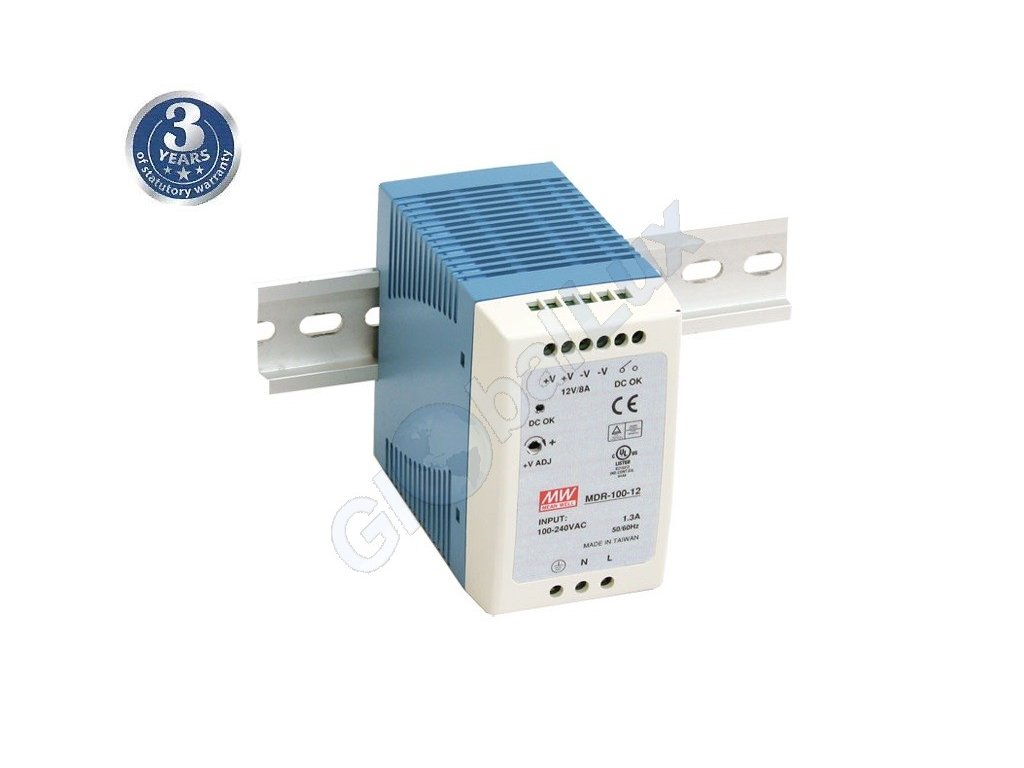

Napájecí spínaný zdroj MDR-100-12 Mean Well

Detailní popis produktu

Pulzní napájecí zdroj MEAN WELL na DIN lištu. Funkce: Vestavěná aktivní funkce PFC Univerzální vstup AC / Plnohodnotný Ochrany: zkrat / přetížení / nadměrné napětí ZCS / ZVS technologie ke snížení ztrát energie Chlazení konvekcí vzduchu Lze instalovat na DIN lištu TS-35 / 7.5 nebo 15 DC-OK relé výstup LED indikátor zapnutí Spotřeba energie bez zátěže < 1W Testováno při 100% plného zatížení 3 roky záruka

Pulzní napájecí zdroj MEAN WELL na DIN lištu.

Funkce:
Vestavěná aktivní funkce PFC
Univerzální vstup AC / Plnohodnotný
Ochrany: zkrat / přetížení / nadměrné napětí
ZCS / ZVS technologie ke snížení ztrát energie
Chlazení konvekcí vzduchu
Lze instalovat na DIN lištu TS-35 / 7.5 nebo 15
DC-OK relé výstup
LED indikátor zapnutí
Spotřeba energie bez zátěže < 1W
Testováno při 100% plného zatížení
3 roky záruka

Technická specifikace:
Podrobnějsí specifikaci naleznete v přiloze ke zboží
Druh zdroje: AC/DC
Vstup: 85-264V AC, 120-370V DC
Výstup: 12V 0-7.5A
Výkon: 90W
Rozměry: naleznete v příloze ke zboží ve specifikaci

 Technická specifikace: Podrobnějsí specifikaci naleznete v přiloze ke zboží Druh zdroje: AC/DC Vstup: 85-264V AC, 120-370V DC Výstup: 12V 0-7.5A Výkon: 90W Rozměry: naleznete v příloze ke zboží ve specifikaci

LED transformátor 12V, NAPĚŤOVÝ, STABILIZOVANÝ- KONSTANTNÍ NAPĚTÍ, výstup DC12V/0,1-18W/1,5A pro napájení PARALELNĚ zapojených LED.

PROFI provedení, pro NÁROČNÉ aplikace, vysoká spolehlivostí, dlouhodobá životnost, pro TRVALÉ SVÍCENÍ. Provozní teplota -30°C až 70°C, manuálně dostavitelné výstupní napětí. Zabudované pojistky proti zkratu a přehřátí. Při výběru transformátoru je třeba vybrat trafo s výkonovou rezervou 20-30%, aby nedocházelo k jeho vysoké zátěži a přehřívání.
DOPORUČENÉ PUŽITÍ: NAPÁJENÍ LED PÁSKŮ A PARALELNĚ ZAPOJENÝCH LED ŽÁROVEK. POUŽÍTÍ EXTERIER I INTERIER.
VÝPOČET VELIKOSTI TRANSFORMÁTORU PRO ŽÁROVKY: Výkon se stanoví podle počtu napájených žárovek a velikosti jejich příkonu. Příklad: Počet žárovek 5, příkon žárovky 3W, 5 x 3 x 1,2=minimální výkon trafa musí být 18W
VÝPOČET VELIKOSTI TRANSFORMÁTORU PRO LED PÁSKY: Výkon se stanoví podle délky pásku a velikosti jejich příkonu. Příklad: Příkon pásku 4,8W/m, délka pásku 2m, 4,8 x 2 x 1,2=minimální výkon trafa musí být 11,52W.
Výrobce Mean Well

Technická specifikace:
Barva: bílá
Materiál: plast
Max. výkon: 18VA
Výstupní napětí: DC 12V stejnosmě
Maximální proud: 1,5A
Vstupní napětí: AC 180-264V
Jmenovitý kmitočet: 50Hz
Max.teplota tělesa Tc: 70°C
Tepelná pojistka: ANO-při teplotě 110°C
Pojistka proti zkratu: ANO
Pojistka proti proudovému přetížení: ANO
Pojistka proti napěťovému přetížení: ANO
Třída izolace: II
Stupeň krytí: IP67 interier i exterier-NESMÍ BÝT VYSTAVENO PŘÍMÉMU SLUNEČNÍMU SVITU A NESMÍ BÝT PONOŘENO POD VODU.
Montáž na normálně zápalné podklady F
Certifikováno pro EU, viz prohlásení o shodě
Délka: 138mm
Šířka: 29mm
Výška: 22mm
