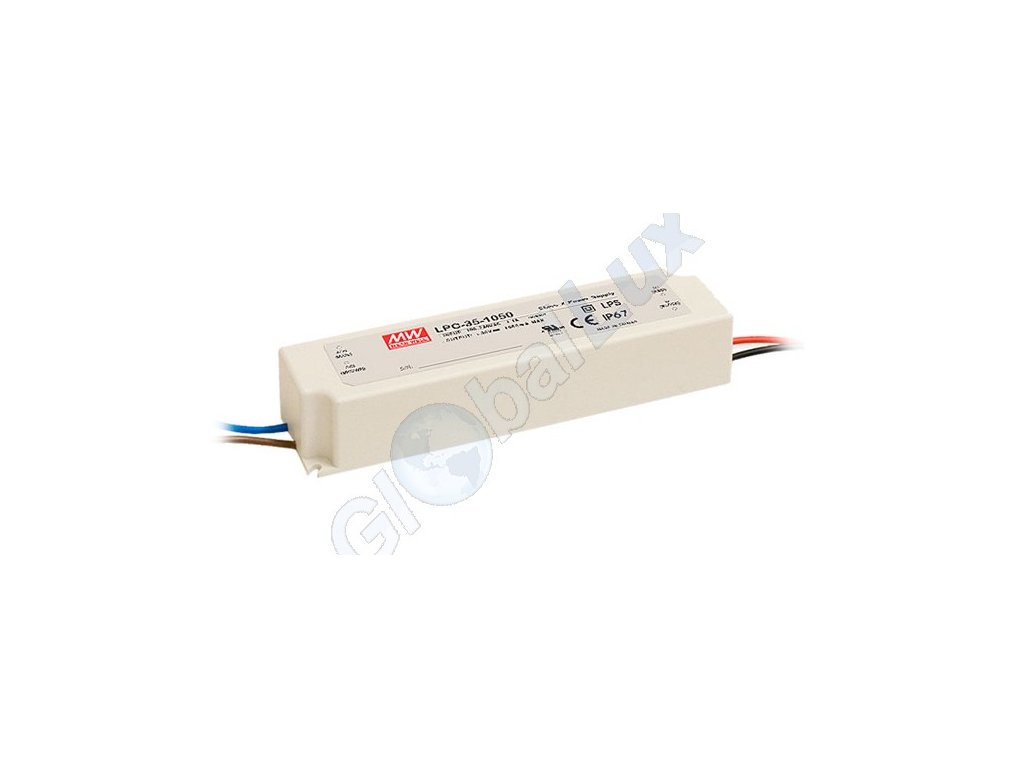

Proudový zdroj LPC-35-1050 Mean Well 00201481

Detailní popis produktu

Spínaný proudový zdroj 31W/1050mA/DC9-30V pro LED aplikace s vysokým krytím IP67 Mean Well

Zdroj KONSTANTNÍHO PROUDU 1050mA, výstupní napětí DC9-30V, výkon 31W, pro napájení SERIOVĚ zapojených power led diod pro venkovní použití, od renomovaného výrobce. Má zabudované pojistky proti přehřátí, zkratu a přetížení. Použití IP67, umožňuje venkovní použití, NESMÍ BÝT VYSTAVENO PŘÍMÉMU SLUNEČNÍMU SVITU A NESMÍ BÝT PONOŘENO POD VODOU DÉLA NEŽ 30 MINUT. Pro zajištění spolehlivého provozu je nutno umístit trafo do prostoru s dostatečným větráním pro zabezpečení účinného chlazení.

Jak stanovit potřebný výkon zdroje při seriovém zapojení LED?
Stanoví se podle počtu LED žárovek v obvodu, velikosti příkonu žárovek v obvodu W a úbytku napětí na jedné LED žárovce V.
Příklad: Počet žárovek v obvodu 5 kusů, příkon jedné žárovky 1W, proud jedné žárovky 350mA, úbytek napětí na žárovce 2,86V,(Napětí na žárovce, respektive úbytek napětí,
pokud neni uveden, se vypočítá z Ohmova zákona P=UxI, U=P/I, U=1W/0,35A=2,86V)
PARAMETRY TRAFA: Proud-350mA je při seriovém zapojení konstantní, Napětí-5 žárovek x 2,86V=14,3V
Výkon-5 žárovek x 1W=5W, Trafo 350mA/s příkon 5W a vyšším/napětím 14,3V a vyšším.
Vždy je třeba vybrat trafo s výkonovou rezervou (W) o 20-30% vyšší, aby nedocházelo k jeho vysoké zátěži a přehřívání.
POZOR: ZÁSADA PRO ZAPOJENÍ LED NA PROUDOVÝ ZDROJ JE, ŽE NEJDŘÍVE SE PŘIPOJÍ LED NA SEKUNDÁR A TEPRVE POTOM SE TRAFO PŘIPOJÍ NA 220V.
PŘI OPAČNÉM POSTUPU MŮŽE DOJÍT KE ZNIČENÍ LED.

Technická specifikace:
Materiál: plast
Výstupní napětí: DC 9-48V stejnosměrné
Max. výkon: 31,5VA
Jmenovitý proud: 1050mA
Vstupní napětí: AC 230V
Jmenovitý kmitočet: 50Hz
Max.teplota tělesa Tc: 85°C
Tepelná pojistka: ANO-při teplotě 110°C
Pojistka proti zkratu: ANO
Pojistka proti přetížení: ANO
Třída izolace: II
Stupeň krytí IP: 67 exteriér
Montáž na normálně zápalné podklady: F
Délka: 148mm
Šířka: 40mm
Výška: 30mm
Certifikováno pro EU, viz prohlásení o shodě
